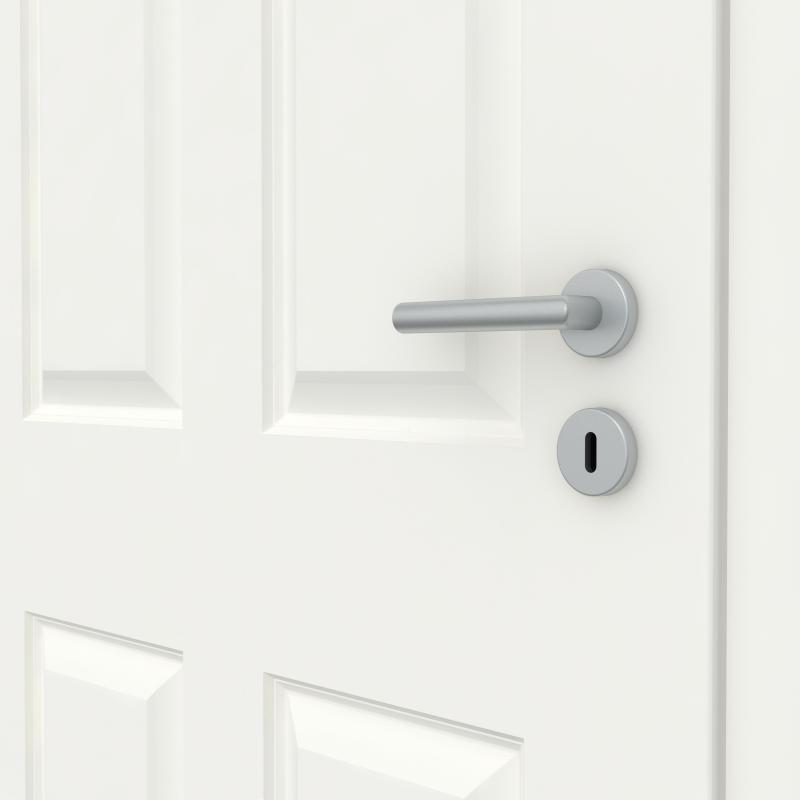

Stiltür Sylt 4 KS mit Zarge Rundkante
Zimmertür und Zarge
Rundkante
✓ Weißlack 9010
✓ Türblatt Röhrenspanplatte
✓ Türblatt & Zarge Rundkante
✓ Zarge Bekleidung 60 mm
✓ Zarge Verstellbereich -5 bis + 15 mm
Rundkante
✓ Weißlack 9010
✓ Türblatt Röhrenspanplatte
✓ Türblatt & Zarge Rundkante
✓ Zarge Bekleidung 60 mm
✓ Zarge Verstellbereich -5 bis + 15 mm
| Türblatt | nach DIN 18101 |
| Stärke | ca. 40 mm |
| Kantenausführung | Rundkante |
| Rahmen | MDF |
| Oberfläche | Lackierung |
| Falz | 13 x 25,5 mm |
| Bänder | V0020 vernickelt |
| Schloss | BB-Schloss nickelsilber |
| Zarge | nach DIN 18101 |
| Futterbrett | ca. 22 mm stark |
| Kantenausführung | DRundkante |
| Bekleidung | ca. 16 mm stark |
| Material | Span |
| Oberfläche | CPL ähnlich RAL 9010 |
| Schließblech | nickelsilber |
| Bänder | V3400 vernickelt |
| Verstellbereich | -5 mm bis +15 mm |
| Bekleidung | 60 mm |
| Für die Bestellung wird benötigt - Türblatt Höhe und Breite zusätzlich für das Zargenmaß die Wandstärke und der Anschlag | ||
| Türblattmaß / Zargenmaß: Maß einzubauende Tür / Zarge Rohbaumaß: Öffnung in der Wand Das Rohbaumaß: Höhe, Breite und Wandstärke-Wanddicke messen Höhe senkrecht von der Oberkante des Fertigfußbodens bis zur Unterkante der Maueröffnung messen Breite von Wand zu Wand messen (an mehreren Stellen bei Abweichugen immer das kleinere Maß) Messen des Türblattmaßes (vorhandene Tür): Abstände zwischen den Außenkanten der Tür (inkl. Falz). |
||
| Wandstärke: Dicke der Wand. Zarge umschließt die Wand. Bei der Wandstärke beachten, alle auf der Wand verarbeiteten Materialien, z.B. Fliesen etc. mit einzubeziehen. |
 |
|
| Rohbaumaß Maueröffnung Breite x Höhe |
Breite Türblatt / Zarge Bestellmaß |
Höhe Türblatt / Zarge Bestellmaß |
| 625 - 665 x 2010 mm | 610 mm | 1985 mm |
| 750 - 790 x 2010 mm | 735 mm | 1985 mm |
| 875 - 915 x 2010 mm | 860 mm | 1985 mm |
| 1000 - 1040 x 2010 mm | 985 mm | 1985 mm |
| 625 - 665 x 2135 mm | 610 mm | 2110 mm |
| 750 - 790 x 2135 mm | 735 mm | 2110 mm |
| 875 - 915 x 2135 mm | 860 mm | 2110 mm |
| 1000 - 1040 x 2135 mm | 985 mm | 2110 mm |
| Türanschlag links oder rechts: Türblatt ist an welcher Seite befestigt (angeschlagen) |
||
 |
||
 |
||
| Die Anschlagseite einer Tür ist die Seite, an der die Bänder (die beweglichen Verbindungen zur Zarge) befestigt sind. Stellt man sich auf die Seite des Türblattes auf der die Bänder (bei eingehängter und geschlossener Tür) zu sehen sind, und befinden sich die Bänder an der linken Kante der Tür, handelt es sich um eine links angeschlagene Tür. Befinden sie sich rechts, handelt es sich um eine rechts angeschlagene Tür. | ||
| Röhrenspanplatte Eine durchgehende Spanplatte mit röhrenförmigen Bohrungen bezeichnet man als Röhrenspan. Diese Einlage bietet eine hohe Stabilität und Oberflächenruhe. Zudem bietet sie gute Schalldämmungseigenschaften. |
||
 |
||
 |
||
 |
||
| Zarge Rundkante | ||
 |
||
